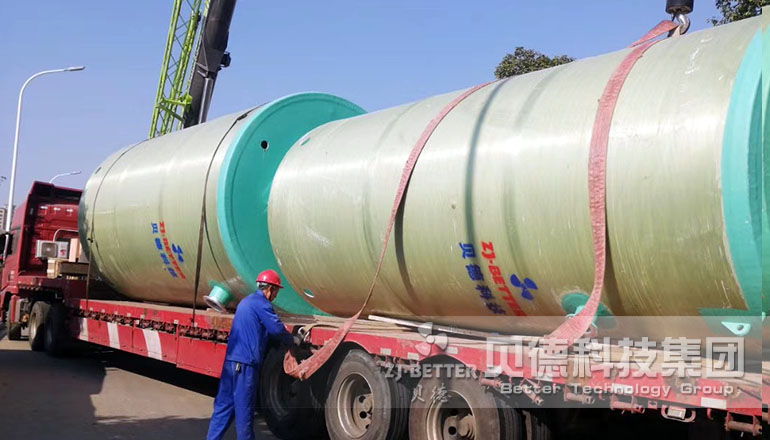

一體化污水提升泵站:是由頂蓋、玻璃鋼(GRP)筒體、底座、潛水泵、服務平臺、管道等部分組成,解決無自流條件下的排灌、供水和水資源調配問題的動力來源,隨著國家基礎設施建設和城鎮化進程的加快,傳統混凝土泵站也日益暴露出它自身難以克服的缺點。玻璃鋼一體化泵站為地埋式,泵站主體由井筒、潛污泵、耦合裝置、管道、閥門、液位傳感器、控制系統、格柵和通風系統等部件組成。是一種使用方便,質量可靠,土建工作少,成本較低的新型一體化泵站設備,可以作為中小型混凝土泵站的替代品。
一體化污水提升泵站的運用范圍非常廣泛,城鎮污水管網長距離輸送二次提升、城鎮低洼地帶橋涵積水段的雨(污)水排放提升、農業水利排灌、居民小區別墅區低洼雨(污)水排放、河道治理的截污污水、風景區水源保護區等分散型污水收集系統都可以采用一體化泵站。施工周期短,施工方便,無需進行設備安裝。更為關鍵的是一體化預制泵站造價比傳統泵站更低。
部件 | 標準材質 | 可選材質 |
筒體 | 纏繞纖維玻璃鋼(GRP) | 直徑< 2000,聚乙烯樹酯(PE) |
井筒頂蓋 | 纏繞纖維玻璃鋼(GRP) | 直徑< 2000,聚乙烯樹酯(PE) |
人孔蓋 | 鋁合金花紋板 | GRP |
扶手 | 不銹鋼(SUS304) | |
通風管 | 不銹鋼(SUS304) | |
管道 | 不銹鋼(SUS304) | 不銹鋼(SUS316)PVC |
止回閥 | 橡膠板鑄鐵閥體 | |
閘閥 | 橡膠板鑄鐵閥體 | |
柔性接頭 | 熱鍍鋅活法蘭 / 橡膠 | |
水泵 | 鑄鐵(HT250) | |
耦合裝置 | 鑄鐵(HT200) | |
導軌 / 導鏈 | 不銹鋼(SUS304) | 不銹鋼(SUS316) |
爬梯 | 鋁合金 | 不銹鋼(SUS304)GRP |
維修平臺 | 熱鍍鋅鋼 + 不銹鋼框架 | GRP + 不銹鋼框架 |
粉碎格柵 | 鑄鐵殼體合金刀片 | |
提籃格柵 | 不銹鋼(SUS304) | |
螺栓和螺母 | 不銹鋼(SUS304) | 不銹鋼(SUS316) |
壓板 | 鑄鋼(ZG500) | |
錨固標準件 | 熱鍍鋅鋼 | |
電控柜殼體 | 不銹鋼(SUS304) | 碳鋼噴塑 |
泵站類型 | 筒徑 | 進水流量(m³/d) | 筒體高度 | 水泵數量(臺) |
小型泵站 | 1000 | ≤ 1000 | 1.2/2.4 | 1-2臺 |
小型泵站 | 1200 | ≤ 2000 | ≤ 6 | 1-2臺 |
小型泵站 | 1600 | ≤ 6000 | ≤ 12 | 1-2臺 |
大中型泵站 | 2000 | ≤ 10000 | ≤ 12 | 2-3臺 |
大中型泵站 | 3000 | ≤ 35000 | ≤ 12 | 2/3/4臺 |
大中型泵站 | 3800 | ≤ 86000 | ≤ 12 | 2/3/4臺 |
大中型泵站 | 4000 | ≤ 100000 | ≤ 12 | 2/3/4臺 |
大中型泵站 | 定制化 | ≤ 120000 | ≤ 16 | 2/3/4臺 |
